| Teknik Veri | |
| Ölçüm Frekansı | 28.6 kHz |
| Koruma Sınıfı | IP 54 |
| Direnç Ölçüm Aralığı | 0 Ohm ile 50 Ohm arası (gösterge > 50 Ohm) |
| Ölçüm Toleransı | +/- (20% + 1 rakam) |
| Çalışma Sıcaklık Aralığı | -20°C ile +55°C arası |
| Ekran | 128 x 64 Piksel, aydınlatmalı |

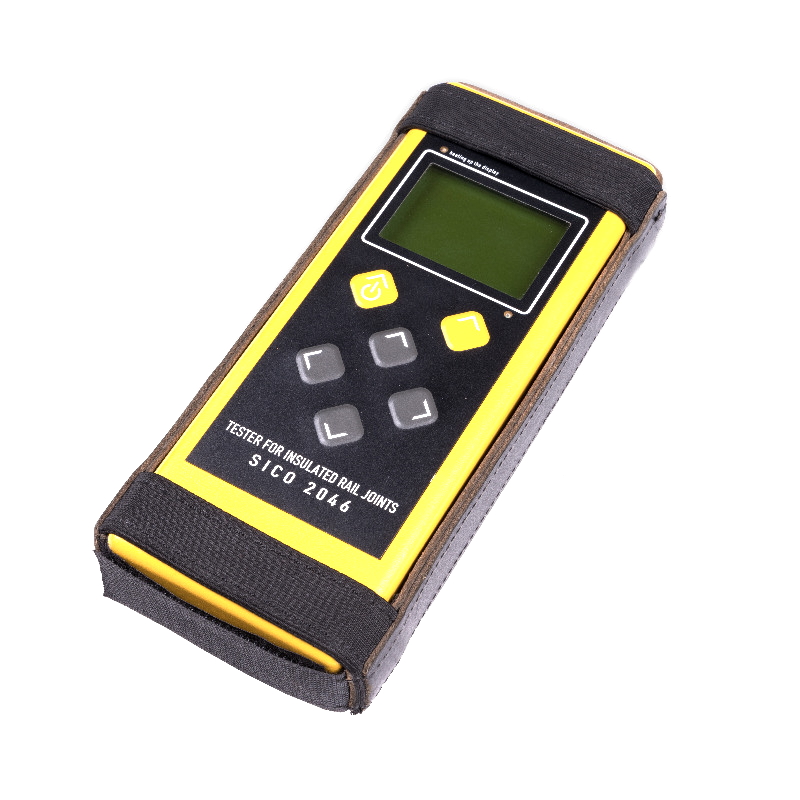

| Tester, Güç Kaynağı | 1 adet Li-Ion tip PA-LH201.K01.R001 akü, veya 3 adet size AA pil/batarya; |

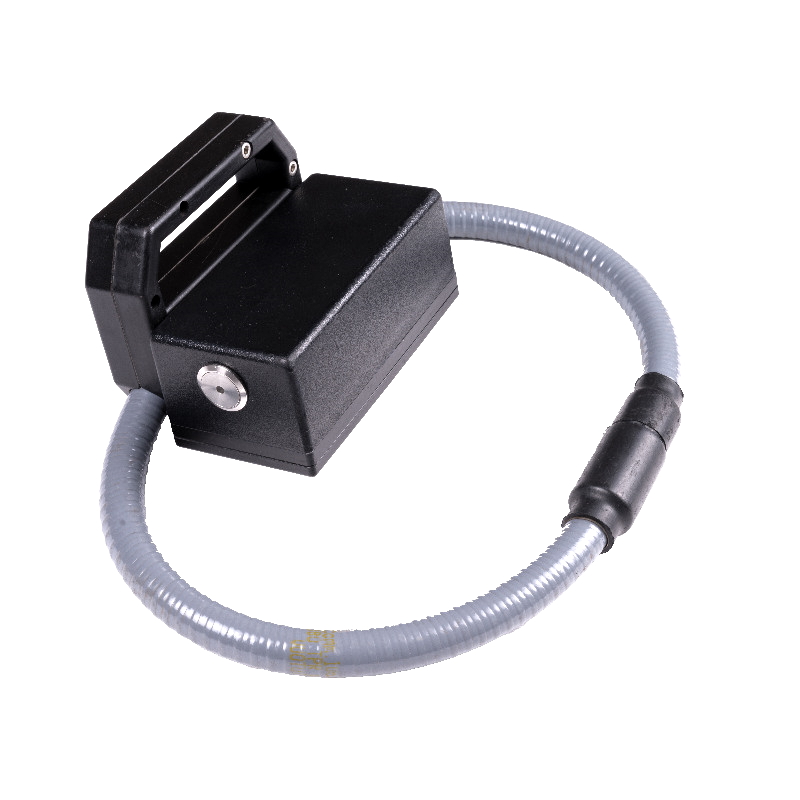

| Generator, Güç Kaynağı | 1 adet Li-Ion tip PA-LH201.K01.R001 akü, veya 3 adet size AA pil/batarya; |

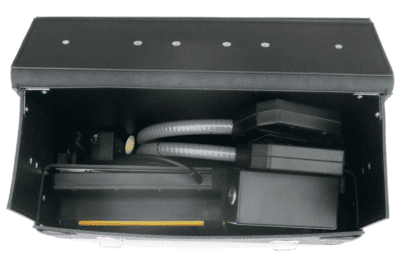

| Taşıma Çantası Boyutları | 420 x 320 x 160 mm |
| Toplam Ağırlık | 6 kg |

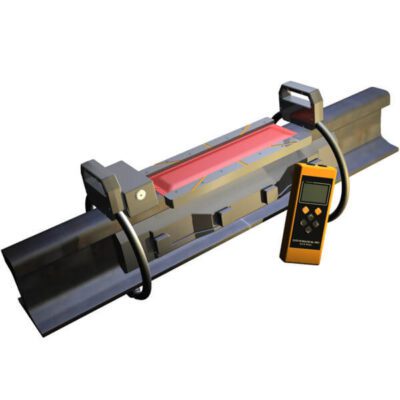

Cebire İzolasyon Direnci Test Cihazı
SICO 2046

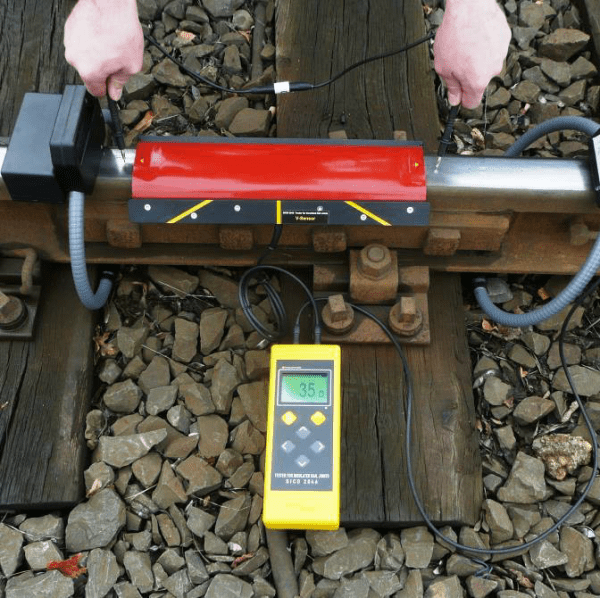

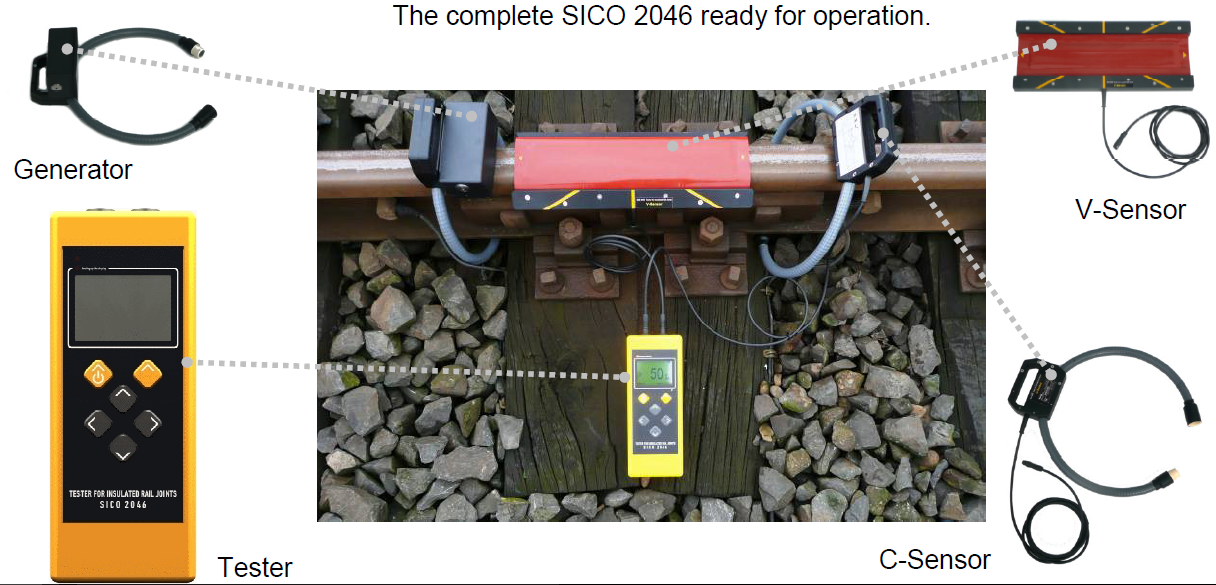

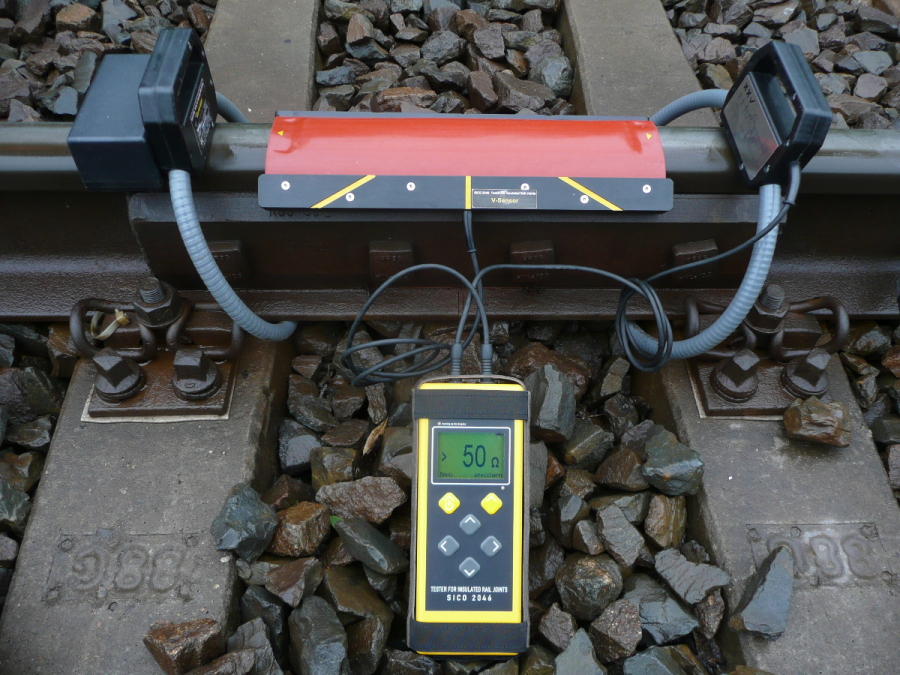

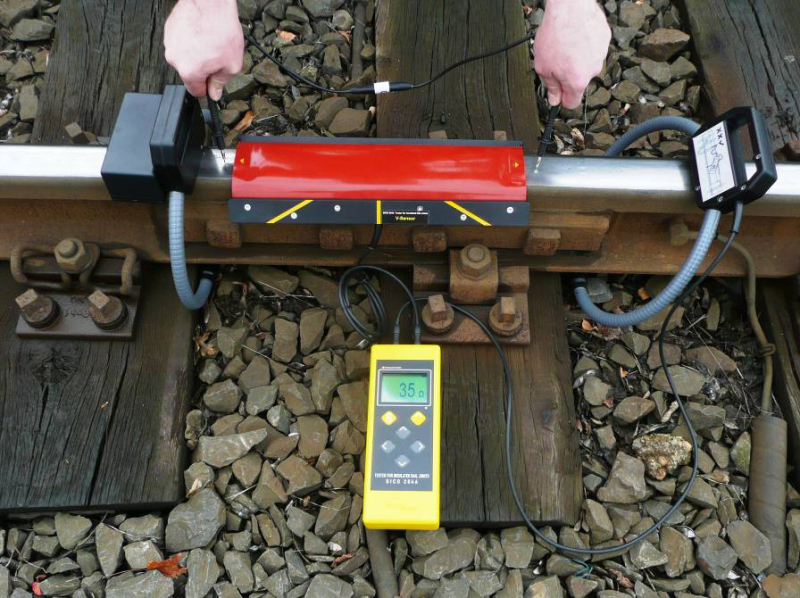

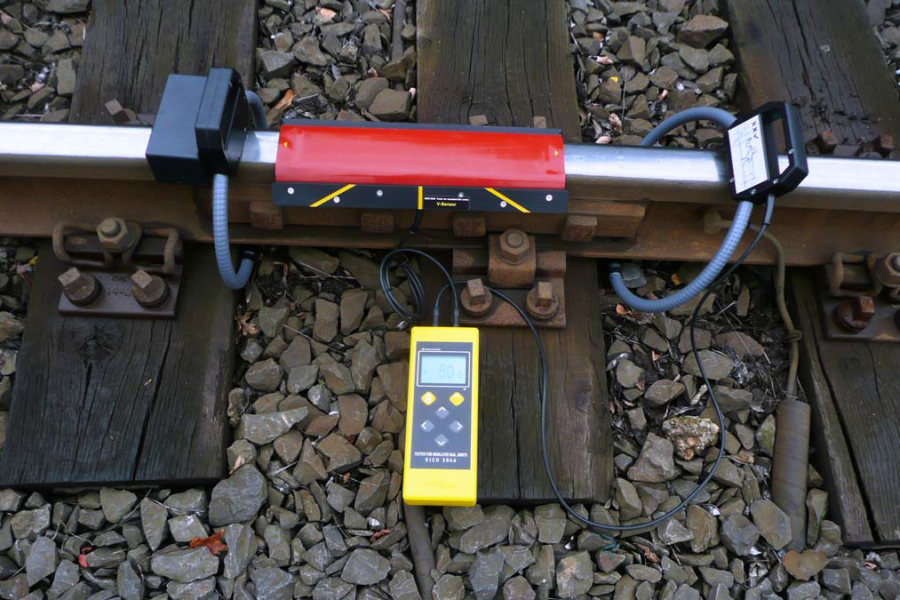

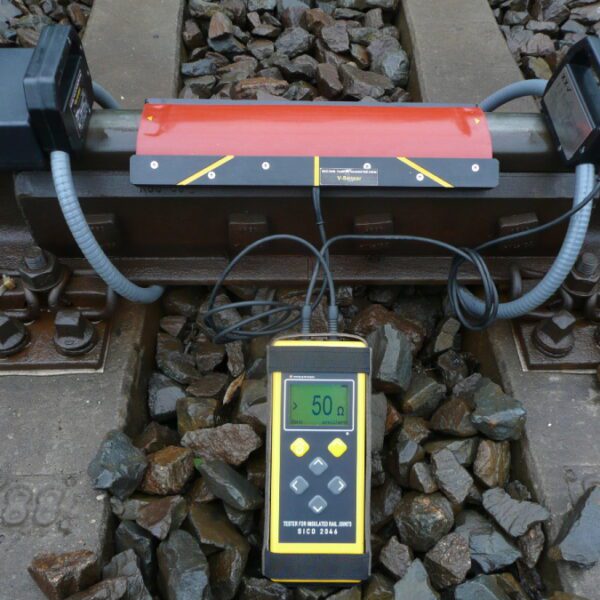

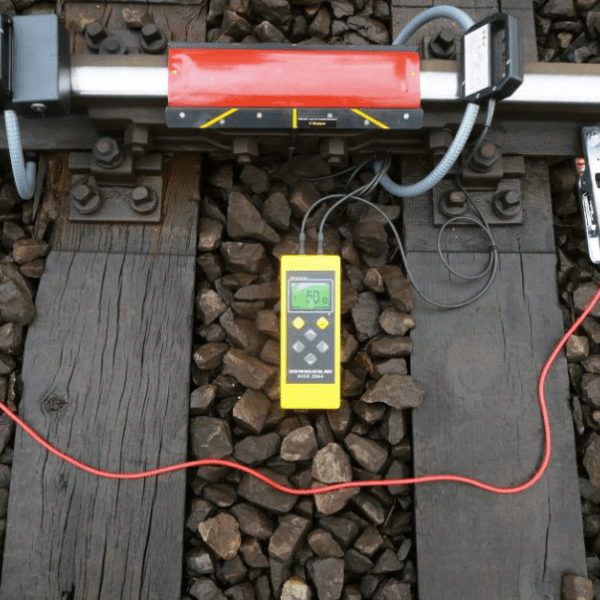

İzole cebirelerin ray bağlantılarının doğrudan direnç göstergeli, güvenli ve temassız testi
Bir demiryolu hattı üzerinde birbirinden ayrı ray bloklarında, sinyalizasyonu sağlamak için kullanılan ray devrelerinin, izole cebire sistemleri ile izolasyonları sağlanmaktadır. İzolasyonu yapılan cebirelerin, ray devresinin güvenli ve hatasız çalışması için, değerlerinin kesin şekilde tespit edilmesi gerekmektedir.
İzole cebireleri ölçmek için klasik yöntemler, dipolar ölçümlere dayanır. Ölçüm Ohm yasasını takip eder, ancak yalnızca cebire üzerinden ölçülen voltaj güvenilirdir. Akım ölçümü, test cihazında bir şönt aracılığıyla gerçekleştirilir. Bu şekilde, izole cebire üzerinden geçen akımlar ve izole cebireye yakın tüm paralel akım yolları ölçülür. Paralel akım yolları, cebire çubuklarının ve metal parçaların hatalı yalıtımının yanı sıra empedans bağ transformatörleri aracılığıyla amaçlanan bağlantılardan kaynaklanabilir. Bu, çok düşük bir direncin görüntülenmesine ve hatalı bir izole cebire sistemine yol açabilir.
